Schwebung mit Tongeneratoren
Material:
- 2 Tongeneratoren mit Druckluftanschluss
- Durckluft aus Anschluss im Hörsaal
- 1 Druckluftschlauch
- Mikrofon
- Oszi
Beschreibung:

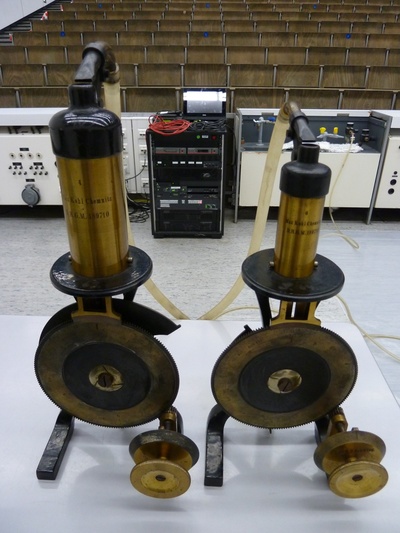

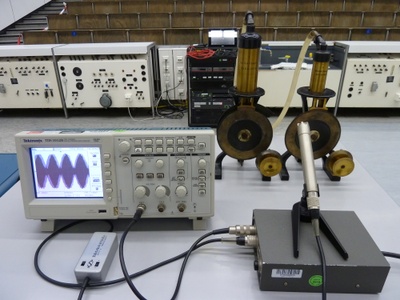

Mit den beiden Tongeneratoren kann die Schwebung akustisch demonstriert und gleichzeitig am Oszi gezeigt werden. Die Tongeneratoren werden gleichzeitig leicht mit Pressluft angeblasen und der sich überlagernde Ton wird über ein Mikrofon am Oszi dargestellt (Bild01: Schwebung mit Tongeneratoren 01). Die Frequenzen können durch Drehen an den Scheiben (Kolben verändert die größe der Luftsäule) verstellt werden (Bild02: Schwebung mit Tongeneratoren 02). Je nach Unterschied der beiden Frequenzen kann eine andere Schwebungsfrequenz hörbar und gleichzeitig am Oszi sichtbar gemacht werden. Der resultierende/hörbare Ton hat eine deutlich langsamere Frequenz als die beiden einzelnen ursprünglichen Töne. Je näher die beiden Frequenzen der Tongeneratoren aneinander liegen, desto langsamer ist der resultierende Ton.
Betriebsanweisungen:
Versuchsbilder:
