Oersted

Material:

• Dicker Kupferdraht mit Anschlüssen und Magnetnadel auf Plexiglasscheibe
• Netzgerät (20V/12A)
• Sicherheitslaborkabel
• Dokumentenkamera

Beschreibung:

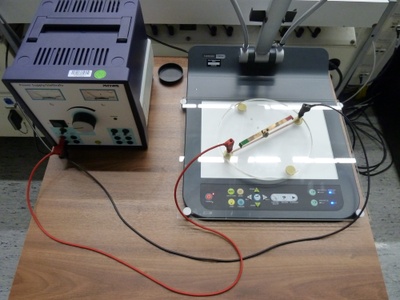

Die Anordnung aus Draht und Magnetnadel wird durch Drehung der Plexiglasscheide so ausgerichtet, dass zu Beginn des Versuches die Magnetnadel parallel zum Draht ausgerichtet ist. Schaltet man nun das Netzgerät ein und dreht den Strom langsam hoch, beginnt die Magnetnadel auszuschlagen. Dreht man die Stromrichtung um (Umstecken der Kabel am Netzgerät), so dreht sich auch der Ausschlag der Nadel in die andere Richtung. Auf dem Bild ist der Gesamtaufbau unter der Dokumentenkamera zu sehen.

Betriebsanweisungen:

Elektrische Betriebsmittel (Elektrogeräte)

Versuchsbild:
