Leslie-Würfel

Material:

  • Leslie-Würfel
  • Thermosäule
  • Messverstärker
  • Spannungsmessgerät mit Projektionsanzeige
  • Sicherheitsmessleitungen
  • Stativmaterial
  • Heißes Wasser
  • Flüssiger Stickstoff
  • Wärmebildkamera



Beschreibung:

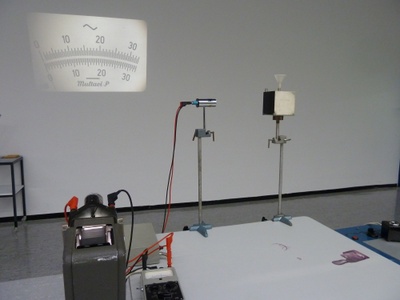

Der Leslie-Würfel ist ein metallischer Würfel dessen 4 Seitenflächen jeweils eine andere Oberfläche haben (schwarz, weiß, matt, verspiegelt). Füllt man heißes Wasser in den Würfel, so wärmen sich alle Seiten nach kürzer Zeit gleichmäßig auf. Schaut man sich nun mit der Thermosäule die Abstrahlung der einzelnen Seitenflächen an, so sieht man, dass die Abstrahlung stark von der Oberfläche abhängt. Die schwarze Fläche strahlt am meisten ab, die weiße folgt dicht dahinter. Die matte und verspiegelte Seite strahlen deutlich weniger ab. Wobei die matte Seite mehr als die verspiegelte Seite abstrahlt. Den Würfel kann man sich ebenfalls mit der Wärmebildkamera anschauen. Hier sieht man neben auch deutlich den Füllstand mit der Flüssigkeit bzw die Verteilung der Wärme nach oben. Alternativ kann man den Würfel auch mit flüssigem Stickstoff (nach dem heißen Wasser am besten abkühlen lassen und nicht direkt mit flüssigem Stickstoff befüllen) füllen. Hier ist die Wärmebildkamera besser für die Betrachtung der Abstrahlung als die Thermosäule geeignet. Auf dem Bild (Bild01: Leslie-Würfel) ist der Versuchsaufbau mit der Messung mit der Thermosäule aufgebaut.



Betriebsanweisungen:



Versuchsbild:
