Feldlinienbilder (Elektrostatik)
Material:
- Behälter für elektrostatische Feldlinienbilder
- Metallische Körper für Feldlinienbilder: Punktladung (2x), Kondensatorplatten (2x), langer Stab, Spitze, Ring, Wolke, Dorfsiluette
- Hochspannungsnetgerät (25kv) und Verbindungskabel
- Rhizinusöl und Gries
- Küchenpapierrolle
- Glasstab
- Dokumentenkamera
Beschreibung:
Mit der Versuchsanordnung können die Feldlinienbilder verschiedener Ladungskonfigurationen gezeigt werden. Zuerst wird Rhizinusöl in den Kunststoffring gefüllt. Dabei sollte der große Metallring (diese Stellt die Gegenelektrode für viele der Anordnungen dar) gerade so bedeckt werden. Auf das Rhizinusöl wird trockeren Gries gestreut und eingerührt. Wird die Hochspannung langsam hochgedreht, so kann man eine Wanderung der Grieskörner beobachten. Nach einiger Zeit stellt sich ein Abbild der Feldlinien ein. Die zunächst elektrisch neutrallen Grieskörner werden Polarisiert und richten sich in dem vorhandenen elektrischen Feld aus. Neben dem Monopol können der elektrische Dipol, Plattenkondensator, Faradayring wie auch eine Stadt mit Wolken betrachtet werden.
Betriebsanweisungen:
- Umgang mit Chemikalien (allgemein)
- Elektrische Betriebsmittel (Elektrogeräte)
- Experimentieren mit Hochspannung

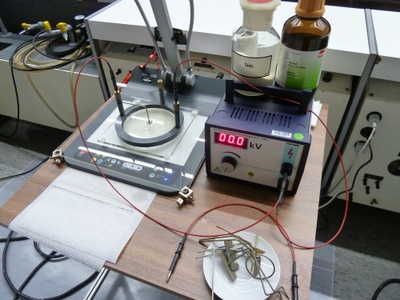

Versuchsbild:
