Druckdose (Allseitigkeit des Drucks und Schweredruck)

Material:

Druckdose mit Halterung und Schlauch
U-Rohr-Manometer mit Skala
mit Lebensmittelfarbe gefärbtes Wasser
Stativmaterial
Labor-Hebebühne

Beschreibung:

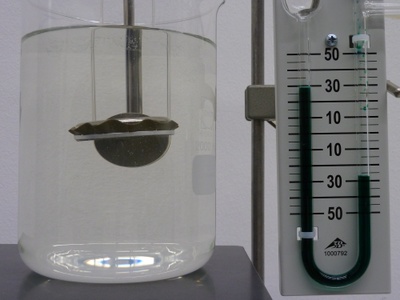

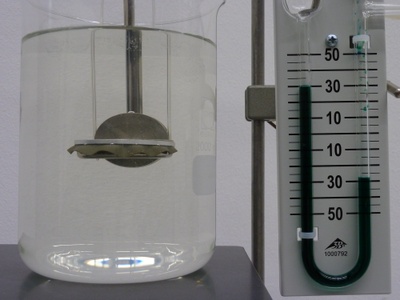

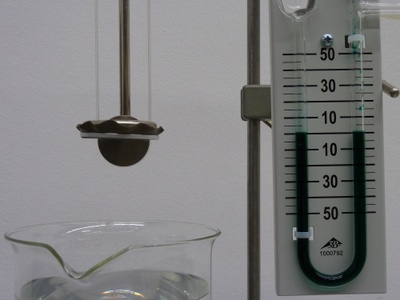

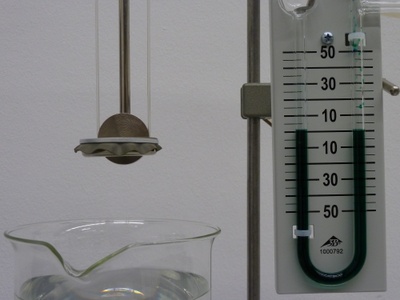

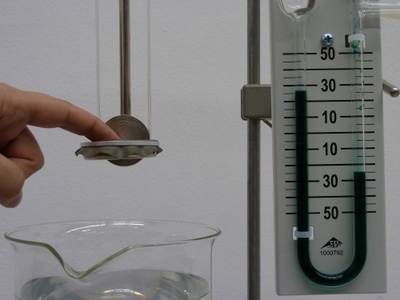

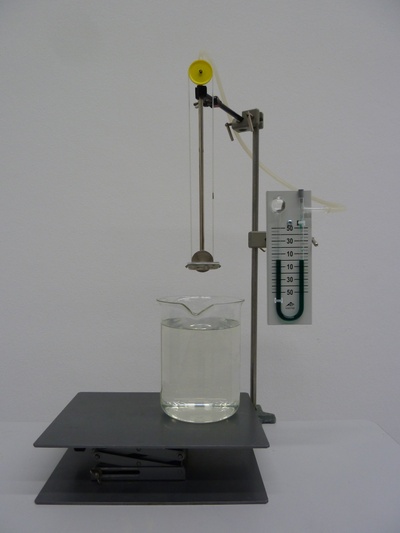

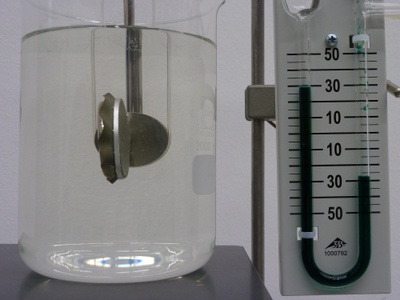

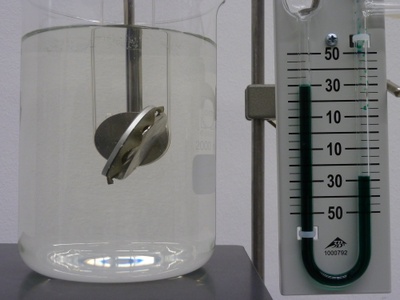

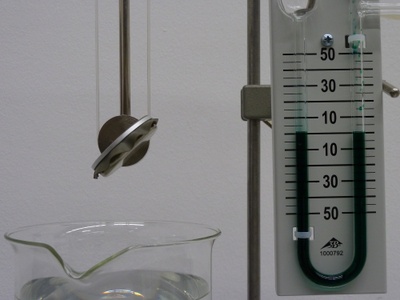

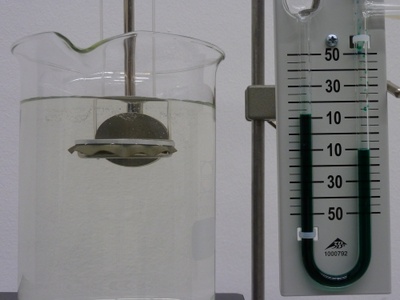

Mit dem Versuchsaufbau können zwei wichtige Aspekte des Druckes bzw der Durckausbildung in Medien gezeigt werden. Auf dem ersten Foto ist der Gesamtaufbau zu sehen (Bild01: Druckdose 01). Die Druckdose (Gummimembran auf einer metallischen Schale gespannt) ist über einem dünnen Schlauch mit einem U-Rohr-Manometer verbunden. Drückt man mit der Hand auf die Gummimembran, so kann die Druckerhöhung am Manometer abgelesen werden (Bild03: Druckdose 03). Für die Allseitigkeit des Drucken kann man die Druckdose über eine Drehvorrichtung an der Luft (Bild02: Druckdose 02: Gummimembran zeigt nach oben, Bild04: Druckdose 04: Dose um ca 30-45 Grad gedreht, Bild05: Druckdose 05: Gummimembran zeigt nach unten) wie auch im Wasser (Bild07: Druckdose 07: Gummimembran zeigt nach oben, Bild08: Druckdose 08: Dose um ca 30-45 Grad gedreht, Bild09: Druckdose 09: Gummimembran zeigt nach unten, Bild10: Druckdose 10: Dose um 90° gedreht) in verschiedene Positionen drehen und dabei am Manometer beobachten, dass der Druck in seiner Höhe konstant bleibt. Senkt man die Druckdose ins Wasser so nimmt der Druck in Abhängigkeit von der Wassertiefe zu (Bild06: Druckdose 06 und Bild07: Druckdose 07).
